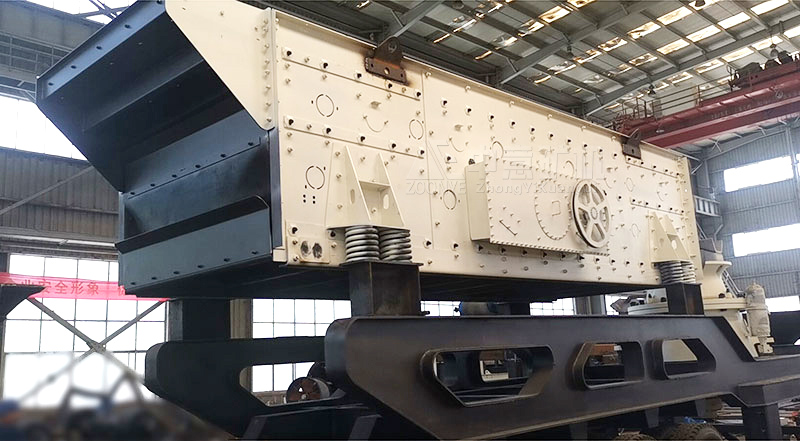

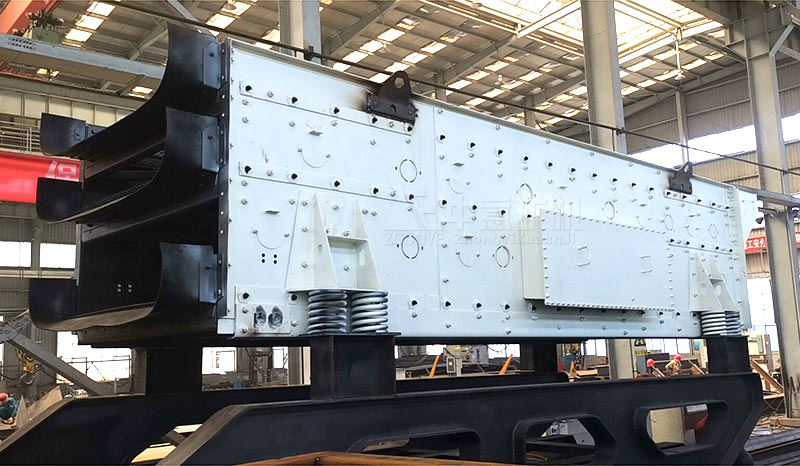

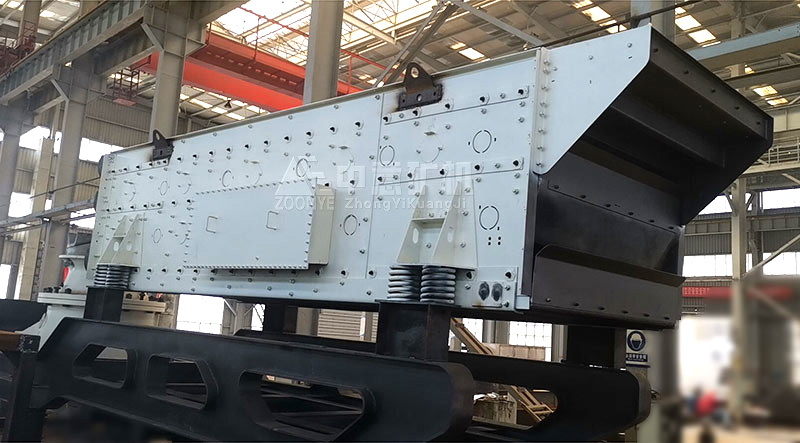

产品介绍
三轴水平振动筛是我公司开发设计的一款高性能水平筛，该振动筛的运行轨迹为椭圆，可产生强劲的振动力，确保了筛分分级效果，该振动筛水平安装方式，可有效节省空间和安装高度。

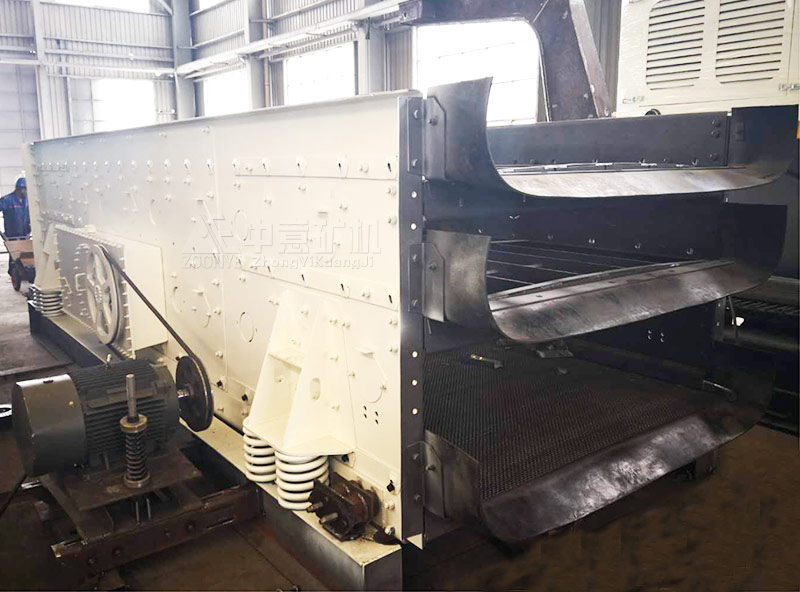

该三轴水平振动筛由电机、传动装置、筛箱、橡胶弹簧、底架、阻尼器等构成。该设备工作时，动力从电机经三角皮带传递至激振器主动轴、齿轮振动器（速比为1），实现三根轴同速旋转，产生激振力，激振器与筛箱强度高螺栓联接，产生椭圆运动。物料在筛面上随筛机高速椭圆运动，迅速分层、透筛、向前，完成物料的分级。
性能优势
1、同步的三轴结构，筛分能力强
2、设备坚固稳定，筛分效率更高
3、更多的筛网选择，满足更多的物料生产需求
4、振动平稳，噪音小
5、可选择的轴承润滑方式

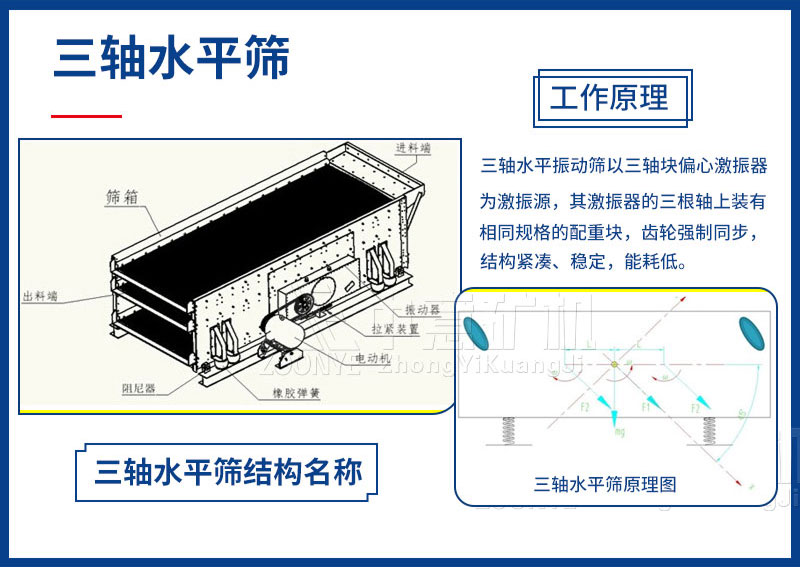

工作原理
三轴水平振动筛以三轴块偏心激振器为激振源，其激振器的三根轴上装有相同规格的配重块，齿轮强制同步，结构紧凑、稳定，能耗低。动力由电机经皮带轮传递至主动轴，同步齿轮强迫各轴保持相位差稳定，从而产生激振力，迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动，分层并分离。抛起时，物料一边松散分层，一边向前运动，粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。
中意服务
技术参数
| 型号 | 筛网层数 | 筛面规格 宽x长（mxm) | 筛网面积(㎡) | 振动频率(r/min) | 双振幅(mm) | 处理能力(m3/h) | 电机功能(Aw) |
| 2TES1548 | 2 | 1.8x5.2 | 9.45 | 645-875 | 14-18 | 120-250 | 22 |
| 3TES1548 | 3 | 1.8x5.2 | 9.45 | 14-18 | 120-250 | 22 | |
| 4TES1548 | 4 | 1.8x5.2 | 9.45 | 14-18 | 160-320 | 30 | |
| 2TES1860 | 2 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 30 | |
| 3TES1860 | 3 | 1.8x6.0 | 10.8 | 14-18 | 160-320 | 37 | |
| 4TES1860 | 4 | 1.8x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 2TES2060 | 2 | 2.0x6.0 | 12 | 14-18 | 200-385 | 37 | |
| 3TES2060 | 3 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 | |
| 4TES2060 | 4 | 2.0x6.0 | 14.4 | 14-18 | 240-462 | 45 |
